● 人気のLepai(Lepy)アンプ改造、かんたんにLEDランプを暗くする方法 [手順と用品+購入ガイド]

[lepai ta2020a+ NFJ 9lot]DSC_0736.tibi.jpg

アンプの中で、人気の高いのがLepai( Lepy)社のアンプ。

 買いやすい価格で高音質で評判が良いのですが、弱点は「LEDランプがまぶしい」こと。簡単にランプを暗くできたら嬉しいですね。

 今回は、LEPAIアンプのLED減光に挑戦。私の使ってる”第9ロット”を改造した方法や用品を紹介します。簡単なDIYですのでやってみましょう。



■ LEDランプ搭載機種と状況について


最新 Lepy(lepai)デジタルアンプ LP-2024A+  ブラック

 LEPYアンプは現時点で23モデル。
うちLEDランプの付いたボリュームがある機種は、音量つまみ外周に透明リングがある機種。

銀筐体を持つLP-2024A+、LP-2020A+系統モデル、LP-K1 U、LP-V3S、LP-A6FM。黒筐体のLP-2020USBなど。

 人気が有る168HA、古いA-808などはインジケーター用があるくらいで、音量部ランプは無し。気になる場合は今回方法を応用可能。



● 今回の作業対象アンプの状況

[lepai ta2020a+ NFJ 9lot]DSC_0728.tibi.jpg

 高音質で私もお気に入りですが、気になるのがランプ。

 想像するに、車載用に照明を派手にしたのでしょう。

 LEPYのLEDランプは軽い照明に使えるくらい明るい。 昼間は大丈夫だけど、夜や部屋の照明を消した時は、多くの人が「眩しくてたまらない!」と思うはず。


■ Lepaiライトを暗くする。減光改造



 減光自体は簡単。一緒にやってみましょう。 簡単な改造でランプを暗くして使いやすくします。

 今回改造するのは人気が高いLP-2020A。私のはNFJ別注モデル第9ロット。形状は新型の2024AやV3Sと同じ。

 作業は 筐体を開けて”LED部分にテープを貼る”簡単な方法。


■ 必要な道具

 ・ ドライバー。+ 最近の機種にはトルクスドライバー
 ・ ピンセット
 ・ 減光用品。絶縁テープやマジックなど

 工具を持ってない方や気になる場合。~工具の購入用リンクは、記事後半にまとめて紹介してます。見て下さいね



■ 減光してみよう。 ~ 作業開始


[lepai ta2020a+ NFJ 9lot]DSC_0729.tibi.jpg

 実際に作業してみます。

 所要時間は15分~30分ほどで可能。

  *注意:封印されている機種は、ケースを外した時点で保証が無くなります。




● 事前準備


 アンプから電源端子を抜き、再度電源スイッチを入れて放電。



■ 筐体を開ける。

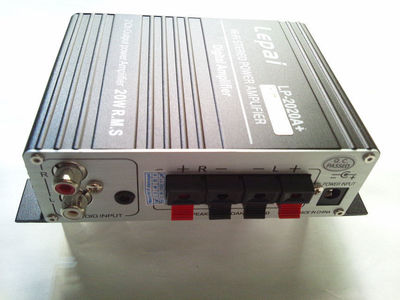

[lepai ta2020a+ NFJ 9lot]DSC_0733.tibi.jpg

 電源コードとRCA(ステレオピン)プラグを外す。

続いてビスを外し筐体を開ける。リーパイの古い機種や背面パネルはプラスネジ。 最近の機種は、前パネルがトルクスネジに変更されており専用工具が必要。前面パネルのトルクスネジを4ヶ所外し、背面のスピーカー端子左右にあるプラスネジ=3本を外す。




■ LEDランプを確かめる。

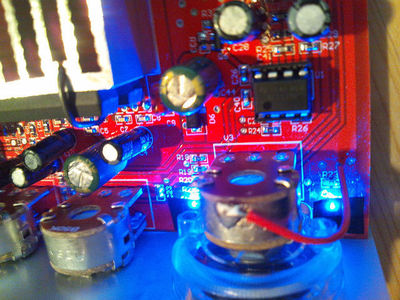

 ボリュームの下にある基板に、前面から見て左右にLEDが二つ有る。以前の機種は砲弾型の大きなLEDで、現在は基板に貼り付いた平板タイプ。

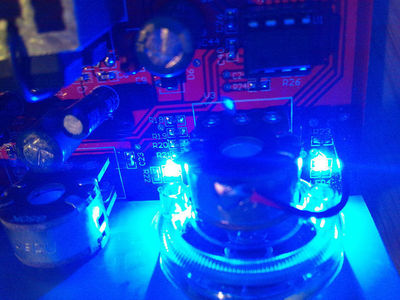

 どのくらいの明るさか確かめるのに、電源を入れてライトを点灯しました。
思わず「うわっ!」と声が出た。想像以上に眩しくて”ランプというよりライト”。LEDランプが、ボリュームの周りにある透明リングに反射してさらに強く光らせる。あまり大きな声を出さない私でも、バルスなみの威力に驚いた。「目がぁ〜」

 ~ LED一個でも充分明るいのに、なぜか二つ装備。 無駄なクオリティーがさすが中華アンプ。






■ 減光処置

 好みに合わせて減光する。 今回は明るさを調整できるようにテープにした。

エーモン N855 結束テープ 19mm幅

 私はエーモン社のハーネステープを使用。コードの結束や末端処理。マスキングや色変更など便利に使える一品。

 そして二つ取り付け方法を紹介。「テープをLEDに直貼りするか、リング側に貼るか」です。


1. LEDに直貼り。

 テープをカットしLEDを覆うように貼る。テープに隙間を空けて放熱させます。
貼ると、ボリュームカバーに光が届かず漏れが無い。かなり暗くなる。

2. カバー部に貼る

 光を透過させるボリュームカバー側に貼る。ボリュームを背面から覆ってる透明カバーの下半分を覆う。LED光は直進性が強いので、光の当たる下面部分だけで充分。貼ると、ランプがほどほどに暗くなる。



・LED付近を覆ったようす

 方法を決めたらピンセットを使用し、狭い場所へテープを貼る。

明るさ調整は、白や薄いテープ。黒いマジックで塗っても良い。このあたりは好みで。ちなみに今回使うエーモンN855テープは、他の絶縁テープと違い少し光を通せて便利。私がLEDのマスキングによく使ってる。

試しに電源を入れると、ランプは暗くなって良い感じ。

・LED付近を覆ってランプをオンにしたようす




■ ケースを閉じる。

 背面 → 前面パネルの順に取り付ける。 以上で作業は終了。お疲れさまでした。

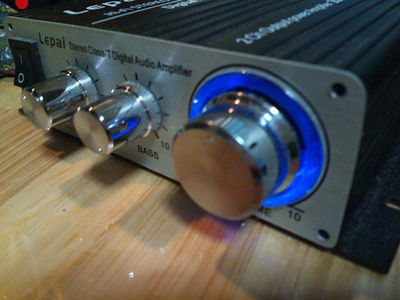

■ 確認 ~ ランプは眩しくなくなった!



 ケースを締めて、ランプの明るさを確認。

 電源を入れると、みごと暗くなった。

 成功です。ランプと言うより、『リングにほんのり色がついている程度』になった。これで電源が常時ONでも気にならない。満足です。




■ まとめ

[lepai ta2020a+ NFJ 9lot]DSC_0728.tibi.jpg

 簡単な改造で、あなたのリーパイ・アンプが使いやすくなります。お試しあれ。
